Introducción
DS5602 es un escáner de códigos de barras 2D portátil con cable equipado con una cámara de exposición global de 30 píxeles y un excelente rendimiento de lectura.
Puede leer fácilmente códigos de barras en diferentes medios como papel, productos, pantallas, etc.
Se puede aplicar principalmente a pagos móviles, escaneo de códigos de barras de bienes, conteo de inventario, etc.
Apariencia

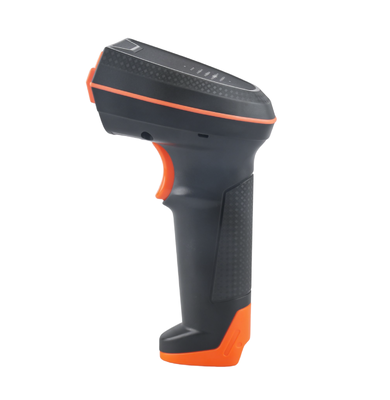

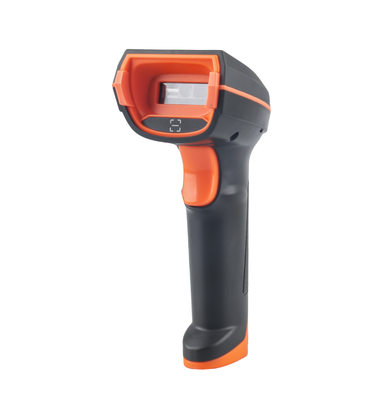

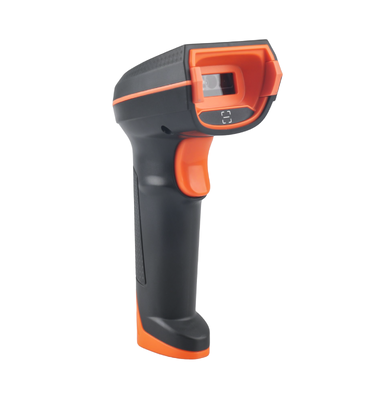

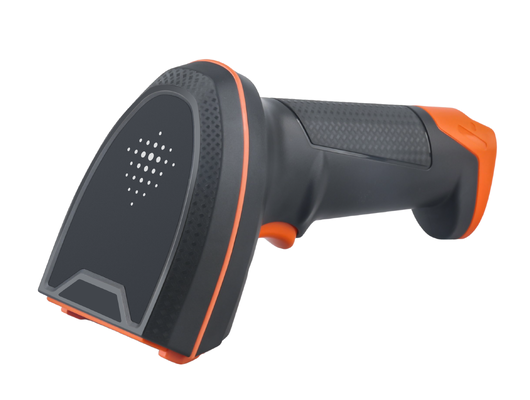

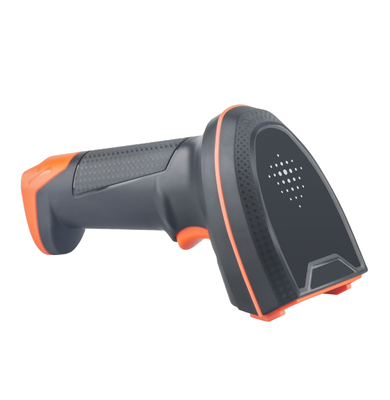

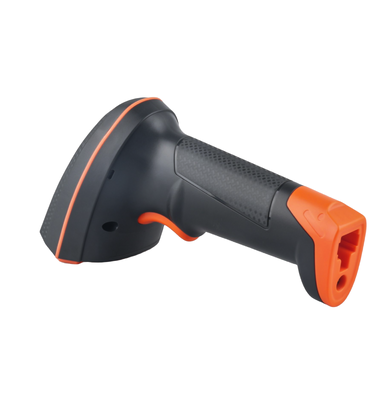

La siguiente imagen muestra la apariencia del DS5602, con una luz de indicación de escaneo y una salida de sonido de zumbido por encima.una interfaz de alambre en la dirección inferior, y un botón en el mango.
Atención:
> Para mantener la excelente lectura del escáner, mantenga el producto limpio.
> Por favor, use un paño suave para limpiar la ventana.
Características del producto
> Puede identificar fácilmente todos los códigos de barras 1D y 2D convencionales en el mercado con MCU de alto rendimiento.
> Su cámara de exposición global de 1280*1024 píxeles puede leer fácilmente códigos de barras por encima de 3MIL para satisfacer las necesidades de escaneo diario.
> Puede leer fácilmente códigos de barras en papel, impresión, plástico y pantalla con tecnología de imagen 2D.
> Apoya múltiples modos de trabajo para satisfacer diferentes requisitos de lectura.
> Viene con indicaciones de vibración.
> Tiene cables desmontables e interfaces duales (USB (USB-KBW, USB-COM), RS232 (opcional)).
> Tiene una alta compatibilidad y soporta Windows, Android y cualquier sistema doméstico.
> Soporta actualizaciones en línea, desarrollo personalizado y desarrollo secundario.
> Es anti-caída y anti-vibración con una estructura de decodificación bidimensional altamente integrada.
> Tiene textura láser, textura visible y una excelente sensación táctil.
Puerto de comunicación
El escáner debe estar conectado a un host para funcionar, que puede ser un PC maestro, una máquina POS, un microcontrolador, un host Android u otro dispositivo terminal inteligente con interfaz USB o RS232.
1Interfaz USB del host
2. Interfaz RS232 del host [DB9 masculino]
Interfaz de cable
El USB
Se trata de un sistema de seguridad.
Diagrama del cable
El USB
Se trata de un sistema de seguridad.
Dimensión de la estructura
Unidad: mm
Desempeño
| Modo de comunicación | Las condiciones de los sistemas de seguridad de los Estados miembros son las siguientes:(por ejemplo) |
| Sensor de la misma | Obturador global CMOS |
| Píxeles | 1,300,000 píxeles, 1280*1024 |
| Precisión en la lectura | ≥3 mil/0,076 mm ((PCS90%, CODE 39) |
| Profundidad de campo | 30 mm ~ 500 mm ((Diferentes rangos de códigos de barras) |
| Velocidad de decodificación | 65 cm/s |
| Modo de escaneo | Manual, sentido automático, control de mando |
| Modo de respuesta rápida | LED, zumbador |
| Perspectiva | 41° * 31° |
| Ángulo de lectura | Las pruebas de ensayo deberán realizarse en el lugar de ensayo. |
| | Las condiciones de ensayo:CODE39,10mil/0,25mm,PCS90% |
| Contraste de impresión | ≥15% |
| Iluminación ambiental | Ambiente oscuro, luz natural en el interior |
| Sistema de códigos | 1D:UPC-A,UPC-E,EAN-8,EAN-13, Código 128, GS1-128, Código 39, Código 32, Código 93, Código 11, Intercalados 2 de 5, Matriz 2 de 5, Industriales 2 de 5 ((Línea 2 de 5),Codabar ((NW-7),MSI,GS1 Databar ((Omnidireccional,En el sector privado, ampliado), etc. 2D: Código QR, Micro Código QR, Matriz de datos, PDF417, Micro PDF 417, Aztec, etc. |
Parámetros mecánicos/eléctricos
| Peso del producto | 148 g (escáner) |
| Dimensión de apariencia | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Duración del cable | 1.8 metros |
| Tipo de interfaz | USB hombre, DB9 mujer |
| Entrada de energía | El valor de las emisiones de CO2 será el siguiente: |
| En la actualidad | El valor de las emisiones de CO2 de los motores de combustión renovable es el valor de las emisiones de CO2 de los motores de combustión renovable. |
Medio ambiente de trabajo
| Temperatura de trabajo | -20 °C a 50 °C |
| Temperatura de almacenamiento | -40 °C a 70 °C |
| Humedad de trabajo | Entre el 5% y el 95% ((No condensado) |
| Prueba de vibración en el transporte | 10H@125 RPM |
Lista de piezas de repuesto
| El cable | USB: Se utiliza para conectar el escáner y el host para comunicarse y cargar. |
| | RS232 (()la apertura): Viene con una cabeza de alimentación de corriente continua para conectar el escáner al host y para la comunicación en serie.
|
| | El USBcable de alimentación (la apertura):Se utiliza para conectar el escáner al host de la fuente de alimentación y para la fuente de alimentación del puerto serie. |
| Adaptador de alimentación (apertura) | Salida: DC5V 1A, entrada: AC100~240V 50~60Hz, puede utilizarse para la fuente de alimentación de puertos serie. |
> Compruebe qué puertos están disponibles en su host para elegir el tipo de producto adecuado.
> Si es necesario, póngase en contacto con el fabricante para personalizar el tipo de interfaz que necesita.
